Bombeo de Crudo
Extracción y Transferencia de Crudo Pesado
Servicio desnatador y de transferencia de crudo con bomba hidráulica tipo tornillo de 1,500 Bbl/día. Unidad de potencia a 15,000 PSI, succión por plato acerado desnatador y descarga por manguera de 6". Motor y bomba separados para óptima ubicación en campo.
Nuestro servicio desnatador y de transferencia de crudo utiliza una bomba tipo tornillo operada por unidad de potencia hidráulica a 15,000 PSI. El diseño con motor y bomba separados permite una mejor ubicación en campo, adaptándose a fosas de crudo de difícil acceso. La succión se realiza mediante un plato acerado acondicionado especialmente para recolección de crudo (natilla), con descarga a través de manguera de 6 pulgadas hacia tanques de almacenamiento.
¿Cómo funciona el sistema?

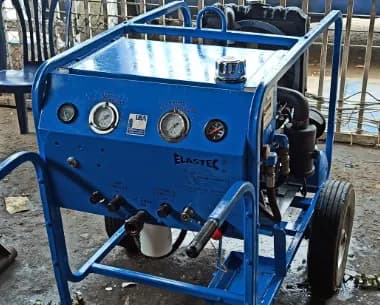

El sistema está compuesto por un motor hidráulico acoplado a una bomba de tornillo. El motor hidráulico impulsa mediante aceite a presión variable desde 0 psi hasta 10,000 psi, conectado por mangueras hidráulicas que hacen girar el tornillo de la bomba para succionar fluidos.
- Motor hidráulico con presión variable: 0 a 10,000 PSI
- Bomba de tornillo acoplada al motor hidráulico
- Conexión por mangueras hidráulicas de entrada y salida
- Plato recolector de crudo liviano (natilla) incorporado
- Generador eléctrico de 400 KVA de soporte
- Capacidad: 1,500 Bbl por 24 horas según requerimiento del proceso
Extracción de crudo de natilla en fosas
El sistema está especialmente diseñado para la extracción eficiente de crudo liviano (natilla) acumulado en fosas de producción. El plato recolector incorporado permite captar el crudo con la mínima cantidad de otros líquidos, optimizando la eficiencia de separación o deshidratación posterior.
- Succión directa desde la fosa de crudo
- Plato recolector que separa crudo liviano de otros líquidos
- Transferencia hacia tanque de crudo de 500 Bbl
- Minimiza la mezcla con agua u otros fluidos coexistentes
- Proceso de mayor eficacia para separación y deshidratación posterior
Diagrama operativo del sistema
El flujo operativo del sistema sigue una secuencia clara desde la fosa hasta el destino final:
- Fosa de crudo → Bomba de tornillo (succión)
- Mangueras hidráulicas In/Out ↔ Bomba/Motor hidráulico
- Salida de crudo → Tanque de crudo 500 Bbl
- Tráiler operacional / laboratorio de soporte en sitio
- Destino final: transporte o almacenamiento permanente
Aplicaciones adicionales en campo
Además de la extracción de natilla, el sistema maneja una amplia gama de fluidos:
- Fluidos livianos: aguas efluentes de producción
- Crudos de API pesado en cualquier rango de viscosidad
- Transferencia entre Frac Tanks y camiones cisterna
- Carga de escuadras de transporte de crudo pesado
- Recirculación y mezcla con diluyente o nafta
- Apoyo a operaciones de inyección de vapor
Seguridad y protocolo operativo
Cada operación sigue un protocolo estricto de seguridad e higiene industrial:
- 1. Análisis de riesgo previo (ART) en sitio
- 2. Instalación de sistema de aterramiento y EPP completo
- 3. Conexión de mangueras hidráulicas certificadas
- 4. Verificación de presión y estanqueidad del sistema
- 5. Operación continua con supervisor técnico en sitio
- 6. Medición de volúmenes transferidos y reporte
- 7. Desconexión segura y limpieza del área
1,500 Bbl / 24h
Capacidad de producción de hasta 1,500 barriles por día según el Stroker o requerimiento del proceso.
Plato recolector de natilla
Sistema incorporado que captura crudo liviano con mínima contaminación, mejorando la eficiencia de separación posterior.
Presión variable 0–10,000 PSI
Control hidráulico preciso que adapta la potencia del sistema al tipo y viscosidad del crudo en cada operación.
Sin emulsificación
La bomba de tornillo no corta ni mezcla el crudo, preservando sus propiedades físicas durante toda la transferencia.
¿Qué es el crudo de natilla y cómo lo extraen?
La natilla es una capa de crudo liviano que flota sobre las aguas en fosas de producción. Nuestro sistema incorpora un plato recolector que succiona esta capa con la mínima cantidad de otros líquidos, transfiriéndola directamente al tanque de almacenamiento de 500 Bbl para su posterior procesamiento.
¿Cuánto produce el sistema en una jornada?
El sistema tiene una capacidad nominal de 1,500 barriles por 24 horas, ajustable mediante el Stroker según el requerimiento del proceso. Para volúmenes mayores, podemos operar múltiples unidades en paralelo.
¿Pueden manejar tanto aguas efluentes como crudos pesados?
Sí. La bomba de tornillo acoplada al motor hidráulico es versátil: maneja fluidos livianos como aguas efluentes y también crudos de API pesado de alta viscosidad. La presión hidráulica variable (0–10,000 PSI) permite adaptar la operación a cada tipo de fluido.
¿Qué medidas de seguridad aplican?
Seguimos todos los protocolos PDVSA-COVENIN vigentes: análisis de riesgo previo (ART), dotación completa de EPP, sistema de aterramiento, kit antiderrame y extintor certificado. El tráiler operacional/laboratorio en sitio garantiza supervisión técnica continua durante toda la operación.
